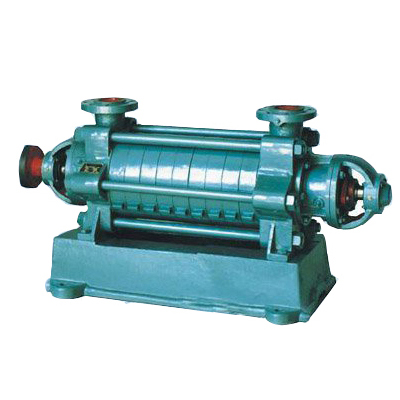

概 述
DG 型泵系單吸、多級、節段式離心清水泵,適用于中、低壓鍋爐給水、工廠、城市高揚程輸水。供輸送清水或物理、化學性質類似于水清水的液體,輸送介質溫度:-20℃~105℃(200DG43 除外,此兩種泵輸送介質溫度為-20℃~150℃)。泵進口壓力不得超過0.59MPa(6kgt/cm2)。

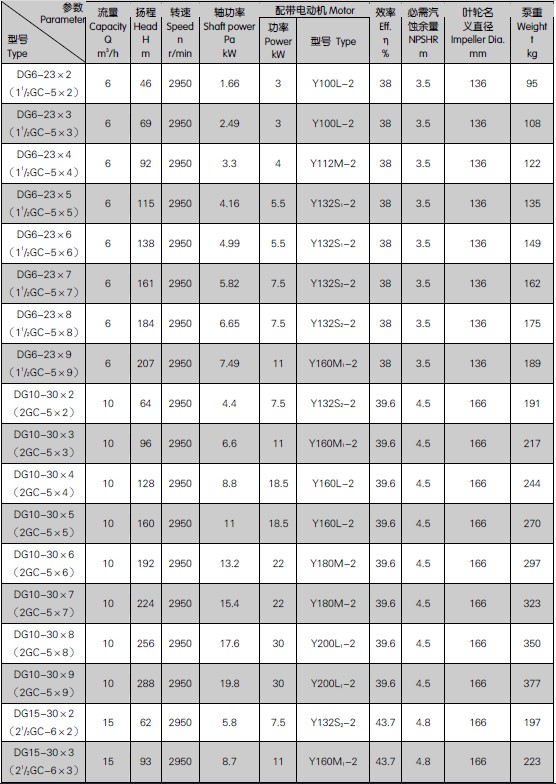

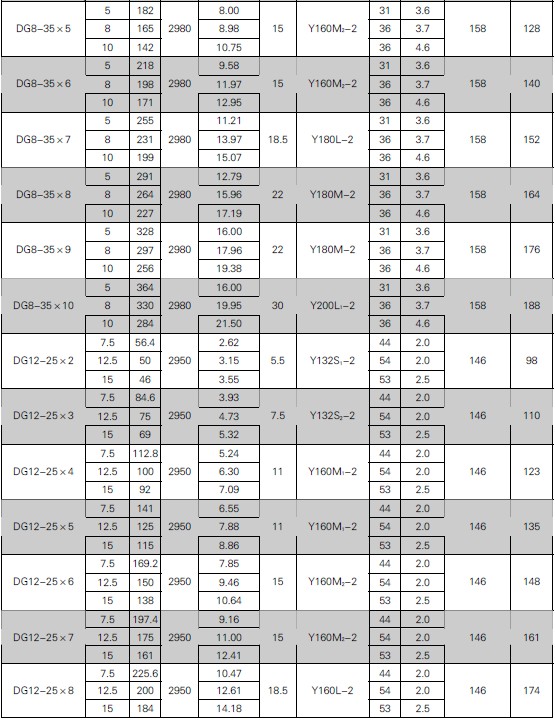

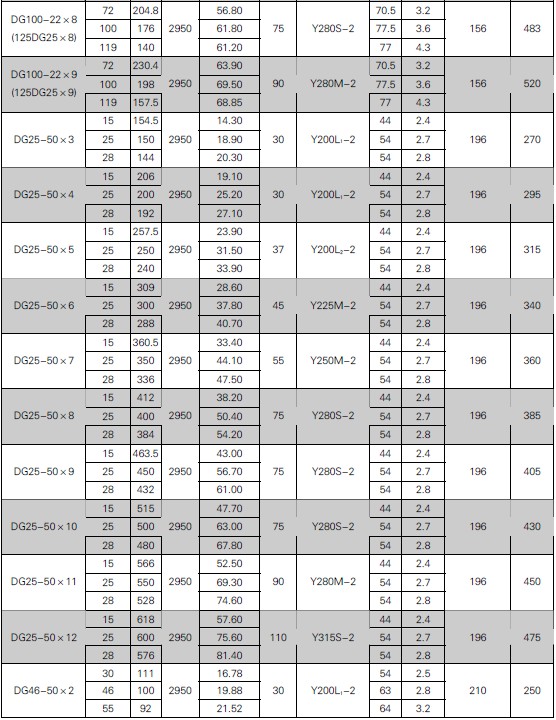

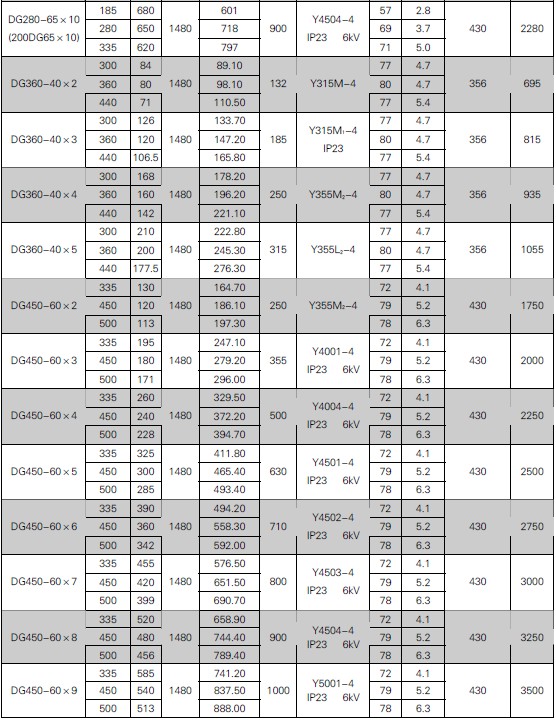

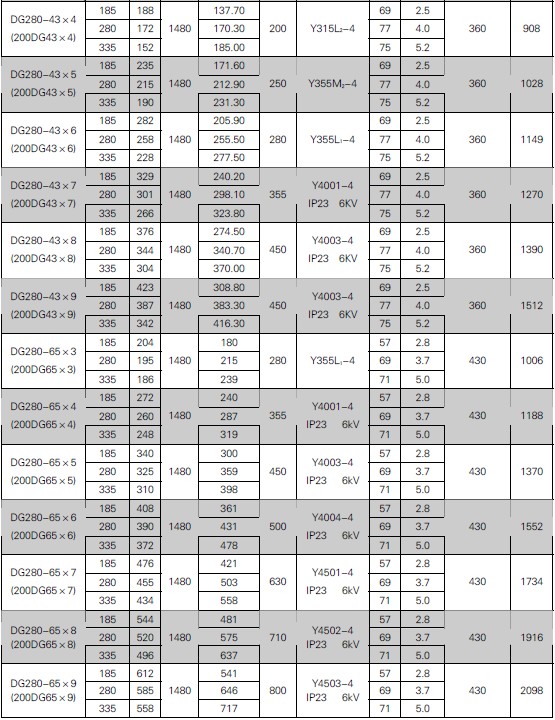

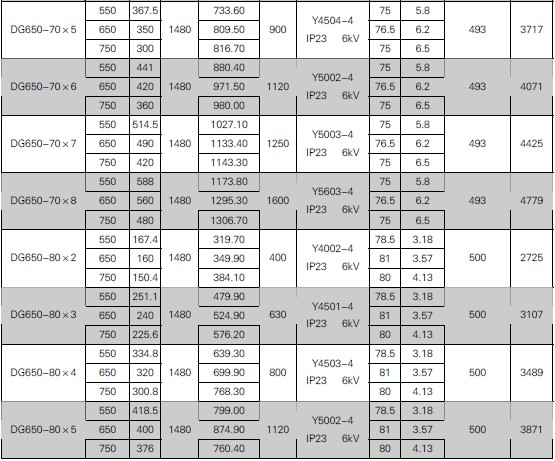

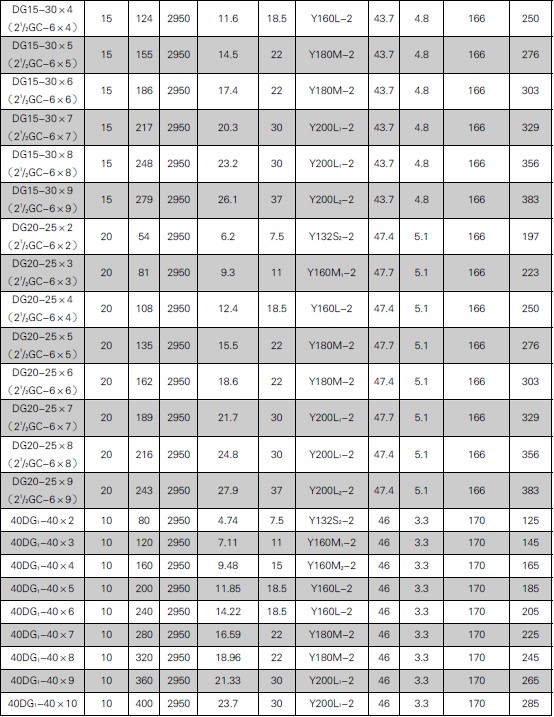

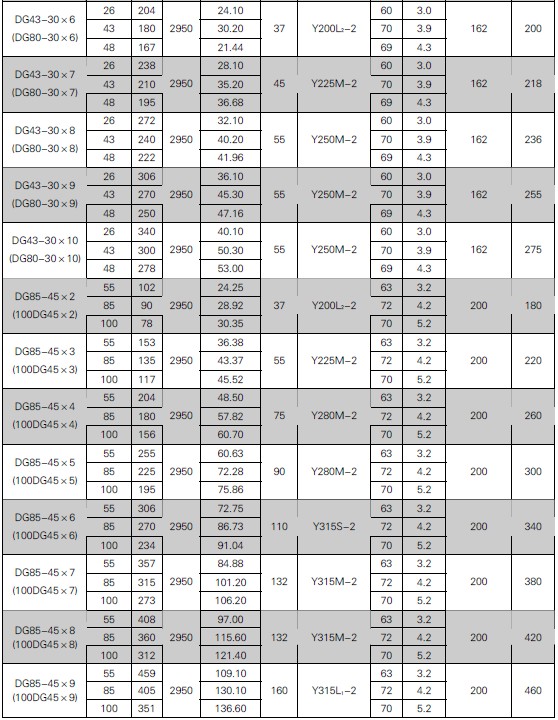

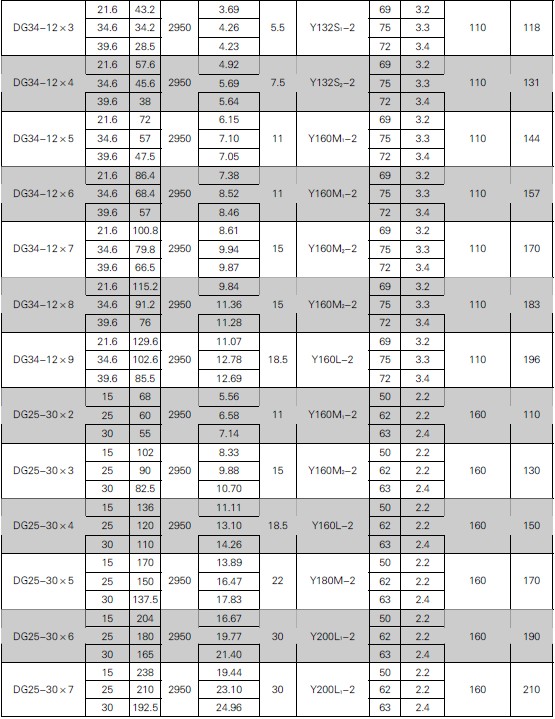

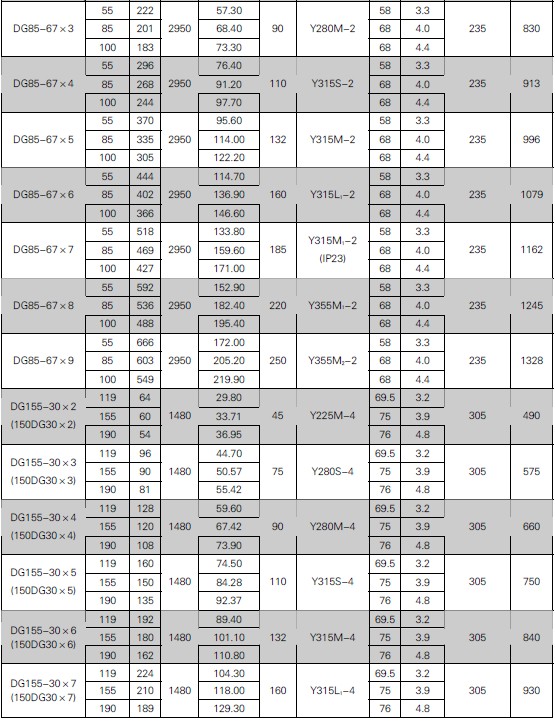

參數范圍
流量Q:6~346m3/h
揚程H:102~1056m
型號說明
DG25-50×3
DG——單吸、多級鍋爐給水泵。
25——泵的流量(m3/h)
50——泵的單級揚程
3——表示級數
40DG140×3
40——泵進口口徑
DG——單吸、多級鍋爐給水泵。
40——泵的單級揚程
3——表示級數

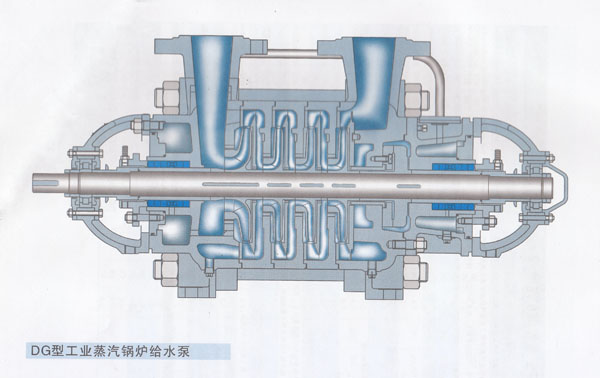

結構型式
泵的吸入口、吐出口均垂直向上,轉子軸向力由平衡盤來平衡。軸封可為填料密封,也可為機械密封。轉子的支承僅DG85-67、DG155-67 采用滑動軸承,稀油潤滑,其它泵均采用滾動軸承。
旋轉方向
從電機端看,泵為順時針方向旋轉。
主要零件材質
泵過流部件除200DG43 材質為鑄鋼外,其余泵材質均為鑄鐵。
成套范圍
成套供應泵、電機、止回閥、閘閥、公用底座或本身底座。
訂貨時請注明主要零件材質,若對泵、電機有特殊要求,可與本公司協商有關技術要求。
