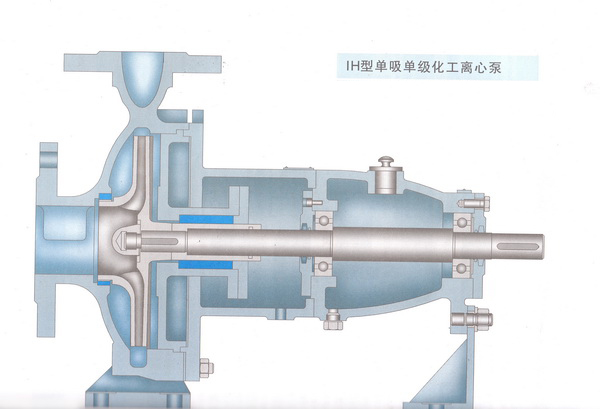

IH 型化工泵為單級懸臂式離心泵。其標記、額定性能點和尺寸等采用國際標準ISO2858-1975(E),是機械工業部確定取代F 型腐蝕離心泵的節能、更新?lián)Q代產品,能滿足化工流程中輸送有腐蝕性粘度類似于水的液體。
泵的輸送介質的溫度一般為-20℃~105℃,必要時采用適當冷卻措施,輸送的介質溫度可更高。
泵的最高工作壓力按1.6MPa 設計。

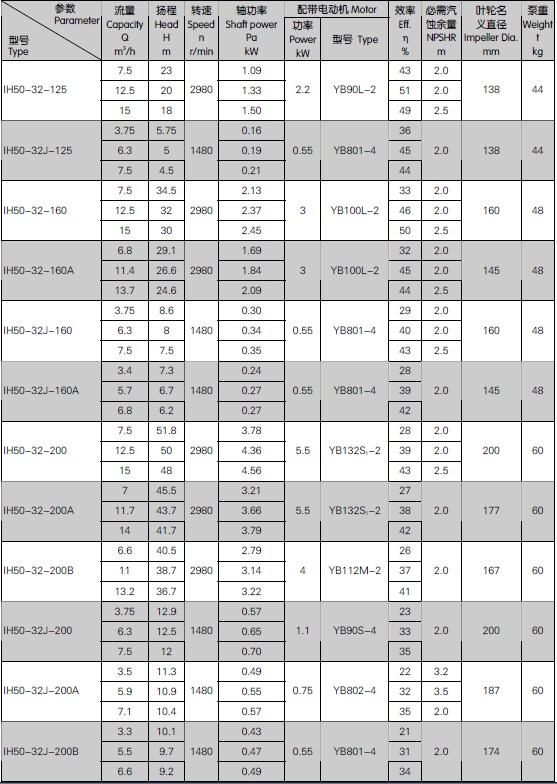

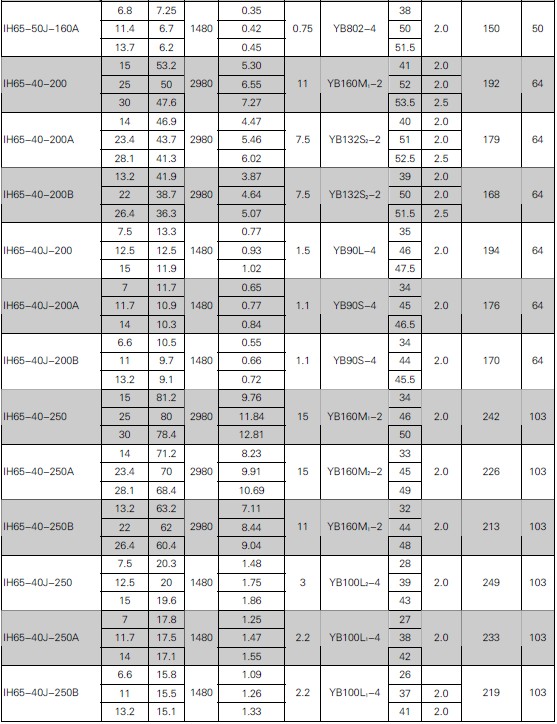

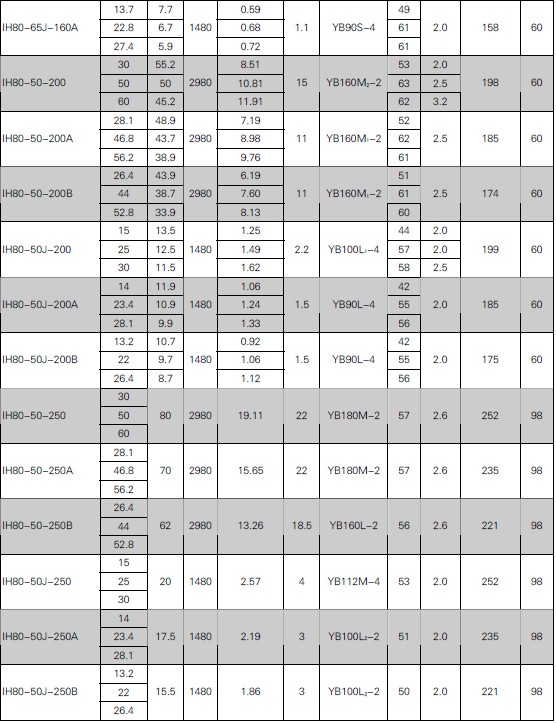

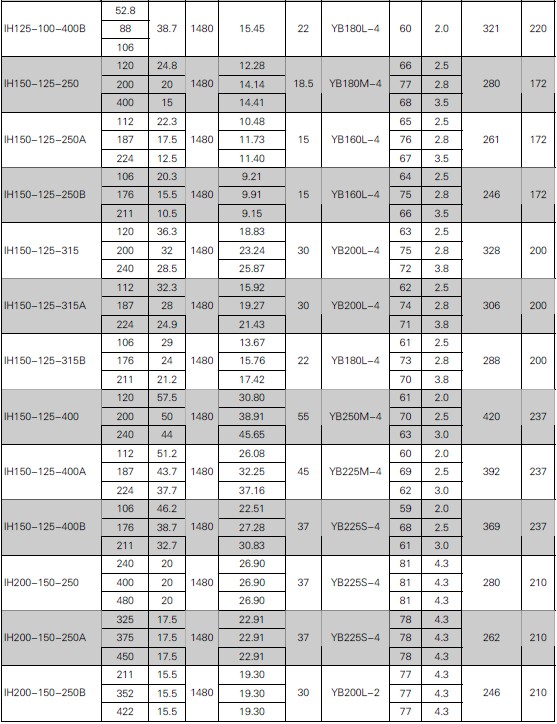

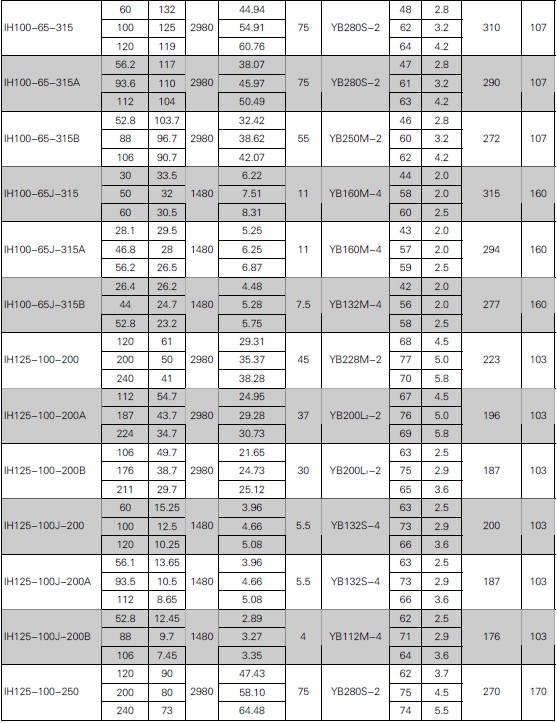

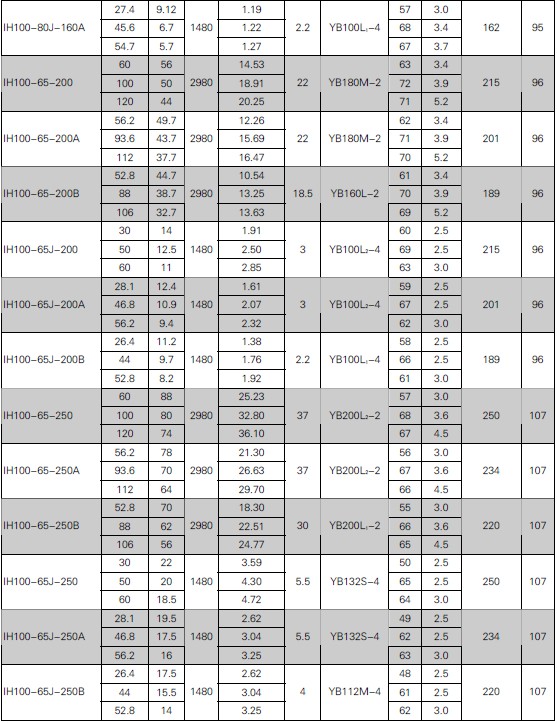

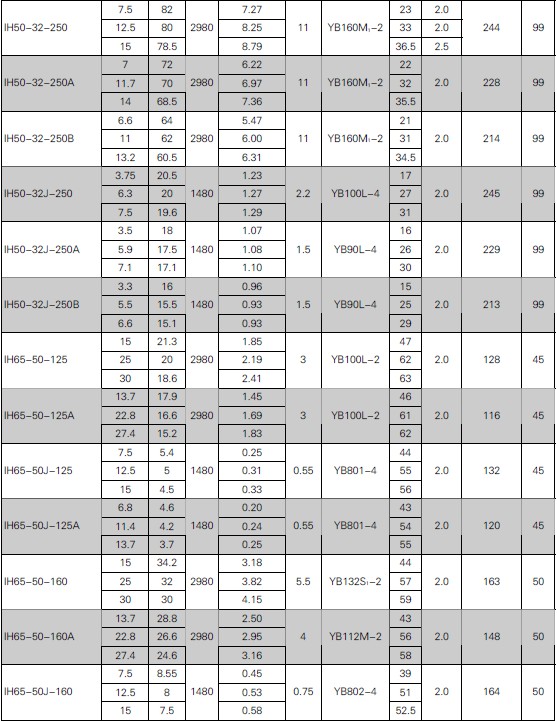

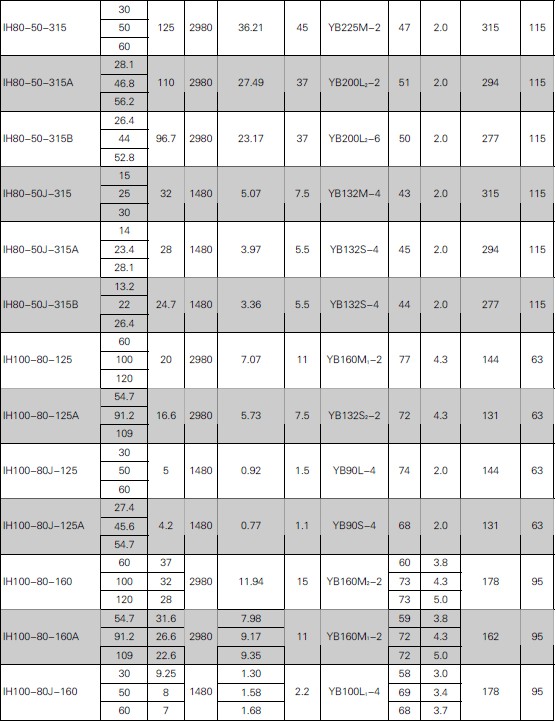

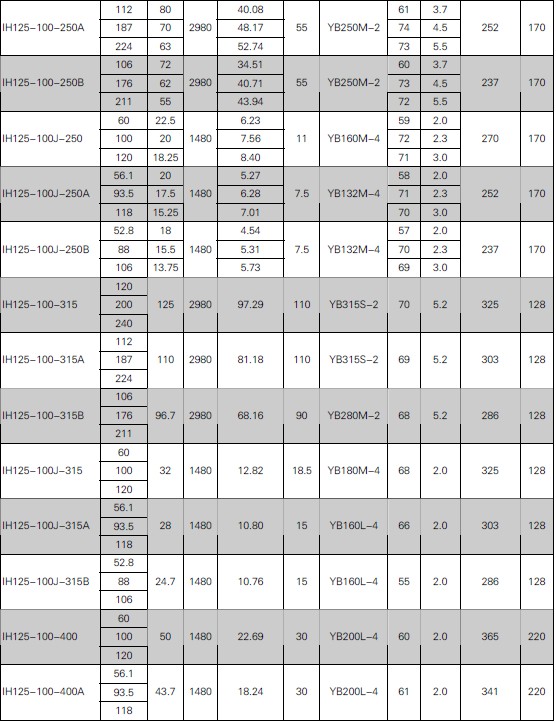

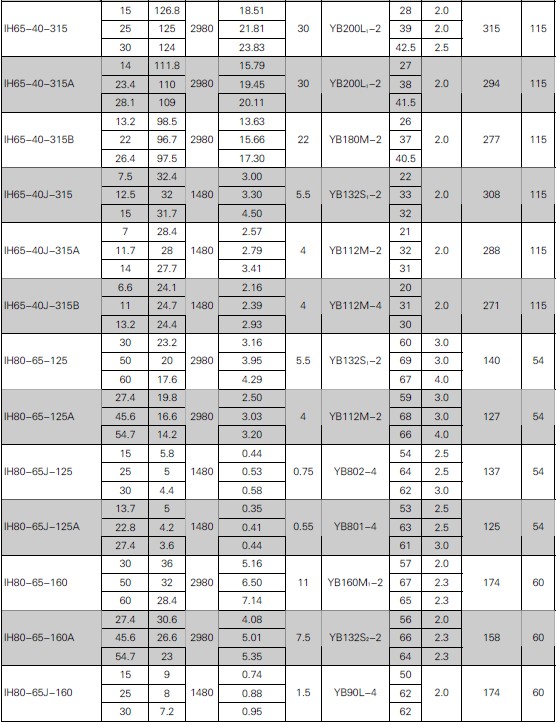

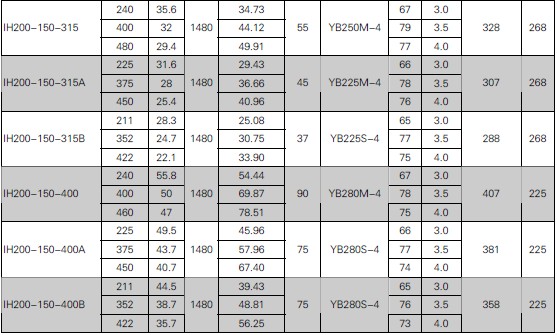

本系列泵性能范圍(設計點):流量為6.3~400 米3/時,揚程為5~125 米。
根據所輸送介質對泵腐蝕的情況,用戶可選用相適應的觸液部分的材質。
IH 型化工泵適用區域廣泛,如化工、冶金、電力、造紙、食品、制藥、合成纖維等工業部門用于輸送腐蝕性的或不允許污染的介質。
泵型號說明
如 IH50-32-160A(S1、303)
IH——國際標準化工泵系列產品
50——泵吸入口直徑(毫米)
32——泵排出口直徑(毫米)
160——葉輪的名義直徑(毫米)
A——同型號葉輪經一次切削,性能參數降低
S1——泵的密封型式S1 為單端面內裝式機械密封
303——泵觸液零件的材料代號:ZG1Gr18Ni9
